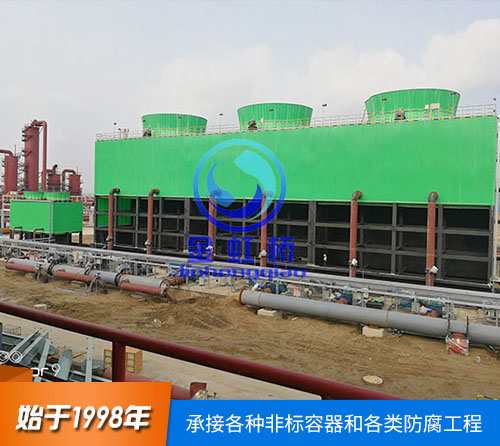

混凝土框架WGPS型无填料冷却塔

混凝土框架WGPS型无填料冷却塔

产品概要

  参数介绍  无填料喷雾式冷却塔在塔内设置多组向上喷雾的装置,采用与冷风顺向喷雾的方法,使冷却具有顺流和逆流两个过程。首先,喷头将水与冷风同向向上喷出,在顺流换热的过程中水滴被冷风吹散雾化,达到一定高度后雾化的细小水滴...

  • 质量求生存
  • 信誉求发展
  • 管理求效益
  • 服务拓市场
  • 立即订购

    咨询热线:

    18639161333

    18639161333
    18639161333

    产品详情

      参数介绍

      无填料喷雾式冷却塔在塔内设置多组向上喷雾的装置,采用与冷风顺向喷雾的方法,使冷却具有顺流和逆流两个过程。首先,喷头将水与冷风同向向上喷出,在顺流换热的过程中水滴被冷风吹散雾化,达到一定高度后雾化的细小水滴开始向下运动,与冷风逆流换热。与填料塔和下喷式喷雾冷却塔相比较,水在上喷式无填料喷雾冷却塔内的换热时间长,降温效果要明显优于前两种塔。所以从操作过程来看上喷式塔保留了下喷式塔的优点,同时彻底解决了它的两个主要缺点,即水不易形成雾状和下落速度较快,使降温效果得到了很大程度的提高。

      目前这种塔型正在国内较大面积地推广,从降温效果上看,要比填料塔好得多,特别是在高温水的降温上更加明显。同样的条件下,采用无填料喷雾冷却塔可降低温度10℃左右,在降温效果上具有很明显的优势。

      基本原理

      从热力学角度,无填料喷雾冷却塔和传统填料冷却塔都属于湿式冷却塔,主要通过水与空气直接接触时的热湿交换进行热量传递。热湿交换的结果是热量由水传给空气,水温下降,空气温度和含湿量增加。

      由热力学理论可知,温差是传热过程的推动力,而水蒸汽分压力则是湿(质)交换的推动力。空气与水接触时,部分水吸收主体水的热量,蒸发形成水蒸汽,水蒸汽很快进入附近空气中,在水表面形成饱和空气边界层。饱和空气边界层和主流水之间存在热传导,同时与主流空气之间存在分子扩散和紊流扩散。正是这些扩散作用,使得边界层的饱和空气与主流空气不断掺混,主流空气越来越接近饱和状态,因此,水与空气的热湿交换过程可以视为水蒸发吸热过程、水与饱和空气边界层之间的导热过程和主流空气与边界层空气不断混合过程的叠加。假定与空气接触的水质量无限大,空气与水的接触时间无限长,即在所谓极限条件下,那么全部空气都能达到等于水温的饱和状态。而在冷却塔系统中,极限情况就是水温降低到进入冷却塔的空气初状态下的湿球温度。

      众所周知,冷却塔的冷却降温效果取决于3个方面:(1)气水比,即塔内冷却空气量与冷却水量的比值;(2)塔内冷却空气和冷却水接触的比表面积;(3)冷却水在塔内与空气的换热时间。无填料喷雾冷却塔去除了填料,极大地减小了塔内系统阻力,增大了冷却空气量,从而增大了气水比;同时,无填料喷雾冷却塔通过喷雾装置将冷却水雾化成细小水滴,在换热区内热水滴与冷风进行显热交换和潜热交换,增加了换热面积,从而增大了气液接触的比表面积。

      结构特点

      1、无填料喷雾冷却塔采用***低压离心雾化装置作为冷却元件取代了传统的填料塔的填料和布水装置,使整塔几乎成为一个空塔,结构大大简化。

      2、无填料喷雾冷却塔在取消填料和布水装置后,将雾化装置安装在进风道上方,水的喷射方向与轴流风机抽吸的冷风同向,同时水有上升和下降两个过程,冷却也有顺流冷却和逆流冷却两个过程。

      3、无填料喷雾冷却塔是通过雾化装置将水喷成雾状,使空气和水的微小粒状均匀接触,而填料塔是通过布水喷头将水分布在填料上以膜状与冷风接触。

      4、无填料喷雾式塔因填料取消,使塔体载荷大大减小,勿需更多支承梁板,土建结构简化,节约土建投资。

      优点

      1、阻力小、冷却温差大、效果好

      该型冷却塔由于取消了填料,塔的系统阻力降至原来的1/2,在风机相同的情况下,由风机特性曲线可知,风量增至原来的1.2倍。气水比也增至原来的1.2倍,因此冷却温差较填料塔大2℃。无填料喷雾式冷却塔喷雾雾粒均匀、无堵塞、无维修、运行稳定可靠。由于无填料冷却塔的冷却元件(***低压离心雾化装置)将水喷射成0.5mm微小雾滴,其比表面积远大于水被填料分散成膜状的比表面积,气水传热表面积大,且布水均匀,避免了填料老化变形及堵塞而产生的死区、沟流等导致冷却点温度分布不均匀现象,冷却效果明显优于填料塔。

      2、寿命延长

      该型克服了填料塔填料老化、变形脆裂和布水喷头堵塞及冲落、填料脆片堵塞管道、泵和换热器等一系列影响塔和工艺系统设备性能的现象。其寿命较填料塔延长叁年以上。

      3、运行费用低,后期维护费用少

      节能效果显著:低压雾化装置工作压力仅为0.035MPa,比水压自转式雾化装置工作压力0.2MPa低0.17MPa,配套水泵功率大大降低。无填料喷雾塔系统阻力为填料塔的1/2左右,在冷却水量、风机相同时,配套电机功率降至填料塔的60%,节能效果显著,加之消除了清洗更换填料和布水喷头的费用,运行费用大大降低。
